제품 상세 정보:
결제 및 배송 조건:
|
크기:: | NPS 2" ~36" | 압력 등급:: | 종류 150~2500 |
---|---|---|---|
물자:: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF8M, CF3, CF3M 등 | 디자인 & 제조 기준:: | API 600, BS 1868년, ASME B16.34 |
정면으로 마주보는:: | ASME B16.10, API 6D BSEN558 | 끝 연결:: | ASME B16.5, ASME B16.47, ASME B1.20.1, ASME B16.11, DIN 2453-2551, ASME B16.25 |
시험과 검사:: | ISO 5208, API600, BS 6755 | 가동 방법:: | 그네 유형, 드는 유형 |
하이 라이트: | 연성 아이언 스윙 체크 밸브,축 교류 역행 방지판 |

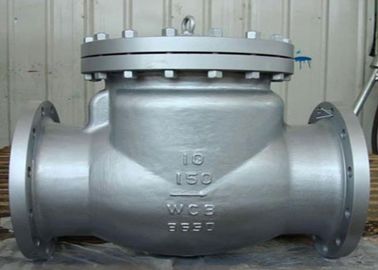

그네는 역행 방지판 2"를 - 36" CL150-1500 RF의 비복귀, 1 방향 벨브 던졌습니다
흔들이 첵 벨브는 역행 방지판을 위한 1가지의 유형입니다, 역행 방지판에는 약 이름이입니다 비복귀 벨브 있습니다, 이 흔들이 첵 벨브는 단지 수평한 임명 할 수 있습니다, 흔들이 첵 벨브를 위한 종결의 속도는 아주 빨리 입니다, 또한 물개는 아주 좋습니다, 흔들이 첵 벨브를 위해 고압은 2500LB (PN420)까지, 역행 방지판의 몸 위조한 물자를 선택할 수 있습니다 할 수 있습니다 또는 주철강을 선택하기 위하여, 벨브의 좌석 이상으로 스핀들의 주위에 자전하기 위하여 벨브 원판에 의해 이 벨브가 열리거나 닫습니다; 자동 벨브입니다, 파이프라인 안에서 흐르는 매체에 의해 생성된 힘에 의해 이의 일 원리가 벨브 자동적으로 열리거나 닫힙니다. 그것의 중요한 기능은 펌프 및 그것의 모는 모터의 중간 진행중인, 반전 교체, 및 콘테이너에 있는 매체의 출력의 역류를 방지하기 위한 것입니다.
흔들이 첵 벨브를 위한 특징
조밀하고 적당한 포장재, 믿을 수 있는 견고 및 좋은 성적;
매끄러운 유동성 통로 및 작은 유동성 저항;
그네 유형 원판.
감쇠는으로 실린더 디자인될 수 있습니다.
벨브 원판의 급속한 결산과 가동 가능한 활동.
작은 결산 충격, 물망치는 생성되게 책임 이지 않습니다.
매끄러운 유동성 통로 및 작은 유동성 저항.
정면으로 마주보는
디자인 Spec. | 플랜지 끝 | 시험 & 체크 | 압력 임시 직원. | 공급 | |||
제품 명세서 | API600 | ANSI B 16.10 | ANSI B 16.5 | API598 | ANSI B 16.34 | MSS SP-25 | API600 |
API6D | API6D | API6D | API6D |
제품 이름 | 부분 물자 | 제품 이름 | |||
몸/보닛 | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | 몸/보닛 |
Dissc | A105 | A182-F11 | A182-F304 | A182-F316 | Dise |
자전 갱구 | A216-WCB | A217-WC6 | A182-F6a | A182-F316 | 그네 팔 |
틈막이 | 18~8년 /18 ~8Flexible 흑연 | 틈막이 | |||
놀이쇠 | A193-B7 | A193-B7 | A193-B7M | A193-B8 | 놀이쇠 |
온도 | -29~425°C | -29~550°C | 46~350°C | 40~550°C | 적당한 임시 직원. |
매체 | 물, 기름, 증기 | 증기, 기름 | 증기, 기름 | 질산 | 적당한 매체 |
유형 | NPS | DN | 요점 외부와 연결 차원 | ||||||
에서 | mm | L | D | D1 | D2 | b | z-φd | H | |
2" | 50 | 203 | 152 | 120.6 | 92 | 19 | 4-φ19 | 161 | |
21/2" | 65 | 216 | 178 | 139.7 | 105 | 22 | 4-φ19 | 180 | |
3" | 80 | 241 | 190 | 152.4 | 127 | 24 | 4-φ19 | 190 | |
4" | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-φ19 | 203 | |
5" | 125 | 330 | 254 | 215.9 | 186 | 24 | 8-φ22 | 229 | |
KLT-150Lb | 6" | 150 | 356 | 279 | 241.3 | 216 | 25 | 8-φ22 | 257 |
8" | 200 | 495 | 343 | 298.4 | 270 | 29 | 8-φ22 | 292 | |
10" | 250 | 622 | 406 | 362 | 324 | 30 | 12-φ25 | 355 | |
12 〃 | 300 | 698 | 483 | 431.8 | 381 | 32 | 12-φ25 | 396 | |
14" | 350 | 787 | 533 | 476.2 | 413 | 35 | 12-φ25 | 445 | |
16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16-φ29 | 490 | |
18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16-φ32 | 520 | |
20 〃 | 500 | 978 | 698 | 635 | 584 | 43 | 20-φ32 | 546 | |
24" | 600 | 1295년 | 813 | 749.3 | 692 | 48 | 20-φ35 | 880 | |
2" | 50 | 267 | 165 | 127 | 92 | 22 | 8-φ19 | 179.5 | |
21/2" | 65 | 292 | 190 | 149.4 | 105 | 25 | 8-φ22 | 190 | |
3" | 80 | 318 | 210 | 168.1 | 127 | 29 | 8-φ22 | 212.4 | |
4" | 100 | 356 | 254 | 200.2 | 157 | 32 | 8-φ22 | 246 | |
5" | 125 | 400 | 279 | 235 | 186 | 35 | 12-φ22 | ||
6" | 150 | 444 | 318 | 269.7 | 216 | 37 | 12-φ25 | 292 | |
8" | 200 | 533 | 381 | 330.2 | 270 | 41 | 16-φ29 | 328 | |
KLT300Lb | 10" | 250 | 622 | 444 | 387.4 | 324 | 48 | 16-φ32 | 378.6 |
12" | 300 | 711 | 521 | 450.6 | 381 | 51 | 20-φ32 | 420 | |
14" | 350 | 838 | 584 | 514.4 | 413 | 54 | 20-φ35 | 530 | |
16" | 400 | 864 | 648 | 571.5 | 470 | 57 | 20-φ35 | 584 | |
18" | 450 | 978 | 711 | 628.6 | 533 | 60 | 24-φ35 | 610 | |
끝 연결
우리의 표준 생산은 벨브를로 포함합니다:
ACCESSORIES/OPTIONAL 디자인
반대 플랜지는 부속품으로 유효합니다. 피스톤, 원판을 기울어서 또는 API- 6D 디자인은 또한 고객 요구를 만족시키게 유효합니다. 하수구와 우회는 고객 에의한 유효한 지정한 대로입니다.
우리는 appications와 requirments의 광범위를 만나는 제안 porducts에 투입됩니다. 우리는 신제품을 소개하고 exsiting 디자인을 강화해서 계속해서 우리의 제품계열을 개량합니다. 시장에 있는 제일 질을 우리의 고객 제공.
