제품 상세 정보:
결제 및 배송 조건:
|
| 크기:: | NPS 2" ~24" | 압력 등급:: | 종류 150~2500 |
|---|---|---|---|
| 물자:: | WCB, LCB, WC6, WC9, C12, CF8, CF8M, CF3, CF3M, 등 | 온도:: | -196°~593° |
| 디자인 & 제조 기준:: | API 600, BS 1414년, ASME B16.34 | 정면으로 마주보는:: | ASME B16.10, API 6D, BSEN 558 |
| 끝 연결:: | ASME B16.5, ASNE B16.47, BSEN 1092년 | 가동 방법:: | 설명서, 벌레 장치, 전기 액추에이터, 압축 공기를 넣은 액추에이터 |
| 하이 라이트: | 단조 스틸 게이트 밸브,스테인레스 스틸 나이프 게이트 밸브 |
||

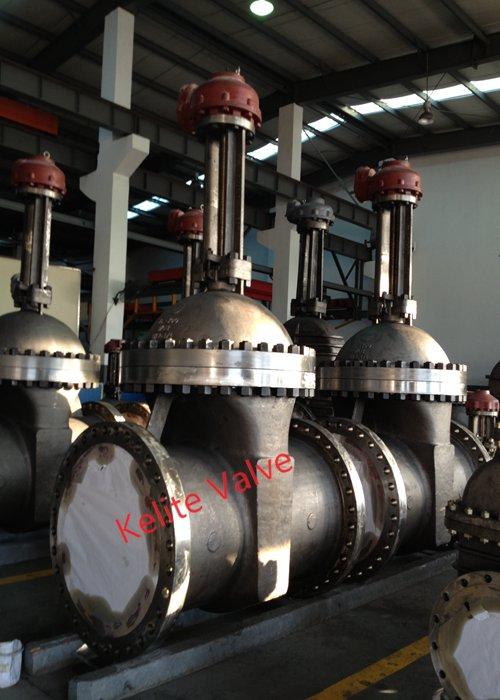

압력 물개는 게이트 밸브, 가동 가능한 쐐기, OS&Y의 도망한 보닛을 던졌습니다
| 크기 | NPS 2 ″ ~24 ″ |
| 압력 등급 | 종류 600~2500 |
| 물자 | WCB, WCC, WC6, WC9, C5, C12, LCB, LCC, CF8, CF8M, CF3, CF3M, CN7M, CF8C |
| 디자인 & 제조 기준 | API 600, BS 1414년 |
| 정면으로 마주보는 | ASME B 16.10, EN558 |
| 플랜지가 붙은 차원 | ASME B16.5 |
| 맞댄 용접 차원 | ASME B16.25 |
| 압력 온도 | ASME B16.34 |
| 시험과 검사 | API 598 |
| 가동 Methed | 설명서, Beree의 전기 액추에이터, 압축 공기를 넣은 액추에이터, 유압 액추에이터 |
적용 가능한 기준:
강철 게이트 밸브, API600/API 6D
●STEEL 게이트 밸브, ISO 10434/ISO 14313
●STEEL 벨브, ASME B16.34
정면으로 마주보는 ●, ASME B16.10
●END는 ASME B16.5 플랜지를 붙입니다
●BUTTWELDING 끝, ASME B16.25
●INSPECTION와 시험, API 598/API 6D
디자인 묘사:
●PSB의 압력 물개 보닛
완전히 인도되는 ●FLEXIBLE 쐐기,
고체 균열 쐐기의 ●CHOICE
●RENEWABLE 좌석 반지
●FORGED T 머리 줄기
●RISING 줄기와 NON-RISING 수동 핸들
●FLANGED 또는 BUTTWELDING 끝
BG 통신수와 가진 ●AVAILABLE
몸 & 보닛
몸의 디자인은 및 보닛, 뿐 아니라 교류에 최소한도 소란 및 저항 긴장의 가장 일정한 배급 사방으로 달성하기 위하여 산출됩니다. 벨브 보닛은 뒤자리 투관 장비됩니다. 멍에는 압력 종류에 완전하게 150 그리고 300 12" 까지 및 종류 600와 더 높은 등급에 10" 까지 던져집니다.
문
모든 문은 좌석에 완전히 인도됩니다. 기준이 가늘게 한 H 단면이 있는 단단한 가동 가능한 문에는으로 우리의 벨브 공급되는 때. 가동 가능한 쐐기는 완곡한 강저에 착석 표면이 자주적으로 움직이고 몸 좌석의 운동에 조정하는 것을 허용하도록 던져지거나 기계로 가공됩니다. 이 디자인은 벨브에 있는 좌석 얼굴을 왜곡하기 위하여 선 짐 또는 체계의 열 확장이 확률이 높은 곳에 유리합니다. 문의 이 디자인은 증기 또는 다른 고열 서비스를 위해 이상적으로 뜨거운과 열릴 경우 때 감기 적응되고 벨브가 닫힐 어디에 지 찌르는 것을 막기 특히 유용합니다.
반지에 자리를 주십시오
좌석 반지는 매우 감소시키고 그리고/또는 어떤 소란든지 방지하고 부식 때문에 손상을 피하기 위하여 디자인됩니다. 좌석 반지는 한 조각에서, 그 후에 밀봉합니다 용접하고 입혀, 필요하면 위조되거나 구르고. 대우한 용접 그리고 모든 필수 열이, 좌석 반지 얼굴 기계로 가공된 후에, 집합을 위해 떠나기 전에 완전히 청소하고 검열해.
줄기
문에 줄기 연결은 줄기에 완전한 (용접 없이) T 머리 디자인입니다. 차원에 있는 정확도 및 끝은 더 낮은 일시 방출의 결과로 포장 지역에 있는 완벽한 견고를 가진 장수를, 확신합니다. 줄기에 문 연결은에 디자인됩니다
돌기 방지하거든 벨브가 서비스에 있는 동안 쐐기가 이탈에 의하여의 유래합니다. 계산과 극단적인 테스트를 통해, 줄기에 문 연결의 힘은 그것의 운영 실의 뿌리에 줄기의 힘을 초과하는 것을 입증했습니다.
줄기 패킹
줄기 패킹은 위치에 동안에 또는 가동 도중 줄기에 따라서 최대 물개를 지키기 위하여 디자인되고 배열됩니다,
일시 방출에 있는 더 중대한 감소를 따라서 허용. 우리의 패킹은 NONASBESTOS 유형입니다.
Kelite 벨브는 우리의 고객이 요구한 패킹의 어떤 작풍든지 공급할 수 있습니다.
채우는 상자
채우는 상자의 깊이는 줄기 물개를 만드는 충분한 양의 패킹을 허용합니다. 우리의 표준 패킹 배열과 채우 상자 디자인은 만납니다 <100 ppm="" fugitive="" emission="" requirements="">
패킹 동맥
패킹 동맥 디자인은 2 조각 각자 맞추는 유형입니다. 패킹 동맥은 동맥 플랜지의 둥근 합동 안에 타는 둥근 머리를 비치하고 있습니다. 패킹 동맥은 채우는 상자 구멍으로 완전한 입장을 제한하는 어깨를 비치하고 있습니다. 이 특정한 디자인은 패킹의 줄기를 손상되기 없이 동맥 고리 볼트가 동등한 조정되는 때 똑바른 압축을, 확신합니다.
줄기 견과
줄기 견과 배열 및 디자인은 줄기 및 문 폐구위로 떨어지는 허용 없는 수동 핸들의 제거를 벨브가 개방 장소에 있는 동안 수동 핸들이 제거되는 경우에 허용합니다. 볼베어링은 NPS 12에서 종류 300 벨브에 NPS 14"에서 종류 150 벨브의 줄기 견과 배열에서, 제공됩니다: , 에 NPS 6"에서 종류 600 벨브 그리고 종류 NPS 2"에서 900-1500의 벨브.
수동 핸들
수동 핸들은 쉬운 가동 및 안락한 그립을 위해 디자인됩니다. 우리의 벨브는 또한 지나치게 요구하는 서비스를 위해 맞물림, 모터 액추에이터 또는 실린더 액추에이터에 유효합니다.
놀이쇠와 견과
정상적인 서비스 상태를 위해, B7 견과가 ASTM A194 종류에 의하여 2H와 ASTM A193는 등급을 매기고 장식 못 놀이쇠는 비치합니다. 지정되어 있다면 고열 서비스 상태, ASTM A194 종류 4 및 ASTM A193 급료 B16를 위해 견과와 장식 못 놀이쇠는 비치합니다. 우리의 스테인리스 벨브를 위해 비치한 표준 도망은 ASTM A194 종류 8과 ASTM A193 급료 B8 견과와 장식 못 놀이쇠로 이루어져 있습니다.
Kelite 벨브는 고객의 요청대로 무엇이든 도망을 공급할 수 있습니다.
