제품 상세 정보:
결제 및 배송 조건:
|
크기:: | NPS 2" ~24" | 압력 등급:: | 클래스 150 ~ 1500 |
---|---|---|---|
재질 :: | A105, LF2, F304, F316, F304L, F316L, F22, F51 등 | 디자인 & 제조 기준:: | API 608, API 6D, BS 5351, ASME B16.34 |
정면으로 마주보는:: | ASME B16.10, API 6D, BSEN 558 | 끝 연결:: | ASME B16.5, BSEN 1092년 |
시험과 검사:: | ISO 5208, API 6D, BSEN 12266, API 598 | 가동 방법:: | 설명서, 벌레 장치, 전기 액추에이터, 압축 공기를 넣은 액추에이터 |
하이 라이트: | 포이 유형 공 벨브,최상위 항목 볼 밸브 |

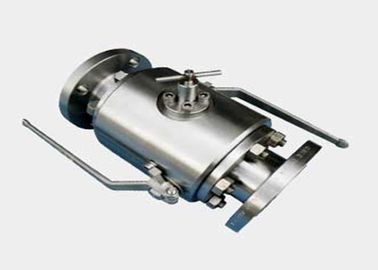

2"의 쌍둥이 공 DBB 포이 공 벨브 위조 - 24" CL150-1500
“두 배 구획과 블리드 고립 철학”는 2개의 인라인 고립 벨브 및 2개의 마감 성분 사이 덫을 놓은 하류 관을 안전하게 고립시키기 위하여 액체를 배수하거나 배출하도록 사용된 출혈 벨브를 안전하게 요구합니다. 이 특징은 하나 단 하나 벨브로 obturators 사이 출혈 항구 c/w 달성될 수 있습니다.
주요 응용 프로그램
•근해 기름 & 가스 생산
•가스 & 수상송유 장치
•화학물질 & 석유화학 제품
•세련
•국고 미터로 재는 미끄럼 제조
•액화천연가스 가스 운반대
•가공 힘 industr y 계약자
이점
•공간과 무게 저축
•비용 절약 (제품 & 임명)
•극소화된 누출 경로
•증가된 선 구조상 완전성
•ESDV+MOV 또는 ESDV+XV 윤곽
•체계의 Increasesd 신뢰성
특성
•반대로 밖으로/방출 줄기 낮게 부십시오
•안전한 & 정전기 방지 디자인을 시동하십시오
•독립적인 공 및 줄기
•각자 맞추는 손질
•두 배 피스톤 효력을 구호해 각자
뜨 좌석
•자리가 주어지는 부드러움 또는 금속
디자인은 옆 입장에서, (도망하곤, 용접된 몸) 그리고 육지, 앞바다로 (위쪽) 또는 바다 속 윤곽을 위해 유효합니다.
블리드/환풍 체계는 고객 요구에 의하여 지구, 문 또는 공 벨브로 제공될 수 있습니다.
종류 #600 | 종류 #900 | 종류 #1500 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
크기 (안으로) |
A | B | C | D | E | L | W (Kg) |
A | B | C | D | E | L | W (Kg) |
A | B | C | D | E | L | W (Kg) |
2 | 49 | 49 | 165 | 102 | 98 | 528 | 47 | 49 | 49 | 216 | 104 | 103 | 584 | 82 | 49 | 49 | 216 | 106 | 104 | 584 | 95 |
3*2 | 74 | 49 | 210 | 102 | 98 | 587 | 47 | 74 | 49 | 241 | 103 | 102 | 574 | 88 | 74 | 49 | 267 | 104 | 103 | 660 | 129 |
3 | 74 | 74 | 210 | 165 | 128 | 627 | 93 | 74 | 74 | 241 | 163 | 132 | 643 | 94 | 74 | 74 | 267 | 167 | 128 | 660 | 184 |
4*3 | 100 | 74 | 373 | 165 | 128 | 703 | 117 | 100 | 74 | 292 | 166 | 127 | 719 | 152 | 100 | 74 | 311 | 166 | 128 | 787 | 207 |
4 | 100 | 100 | 273 | 210 | 160 | 679 | 170 | 100 | 100 | 292 | 211 | 169 | 734 | 232 | 100 | 100 | 311 | 179 | 170 | 787 | 356 |
6*4 | 150 | 100 | 356 | 210 | 160 | 806 | 225 | 150 | 100 | 381 | 208 | 163 | 857 | 328 | 144 | 100 | 394 | 213 | 168 | 944 | 485 |
6 | 150 | 150 | 356 | 250 | 200 | 873 | 380 | 150 | 150 | 381 | 259 | 213 | 924 | 576 | 144 | 144 | 394 | 260 | 233 | 1010년 | 816 |
8*6 | 201 | 150 | 419 | 250 | 200 | 975 | 438 | 201 | 150 | 470 | 263 | 213 | 1051년 | 660 | 192 | 144 | 483 | 265 | 229 | 1140년 | 906 |
8 | 201 | 201 | 419 | 288 | 255 | 1020년 | 728 | 201 | 201 | 470 | 297 | 264 | 1096년 | 928 | 192 | 192 | 483 | 304 | 290 | 1194년 | 1312년 |
10*8 | 252 | 201 | 510 | 288 | 255 | 1147년 | 880 | 252 | 201 | 545 | 294 | 269 | 1197년 | 1035년 | 239 | 192 | 585 | 297 | 287 | 1353년 | 1431년 |
10 | 252 | 252 | 510 | 330 | 308 | 1264년 | 1137년 | 252 | 252 | 545 | 342 | 333 | 1314년 | 1515년 | 239 | 239 | 585 | 363 | 352 | 1435년 | 2250 |
12*10 | 303 | 252 | 560 | 330 | 308 | 1314년 | 1379년 | 303 | 252 | 610 | 348 | 328 | 1441년 | 1733년 | 287 | 239 | 709 | 360 | 347 | 1581년 | 2288 |
12 | 303 | 303 | 575 | 378 | 348 | 1380년 | 1601년 | 303 | 303 | 610 | 384 | 379 | 1507년 | 2114 | 287 | 287 | 709 | 417 | 425 | 1664년 | 3150 |
14 | 334 | 334 | 628 | 394 | 360 | 1494년 | 1516년 | 334 | 334 | 640 | 398 | 368 | 1640년 | 2175 | 315 | 315 | 765 | 437 | 426 | 1854년 | 3990 |
16*12 | 385 | 334 | 686 | 378 | 348 | 1533년 | 1887년 | 385 | 334 | 705 | 400 | 382 | 1679년 | 2422 | 360 | 315 | 848 | 424 | 422 | 1925년 | 3640 |
16 | 385 | 385 | 700 | 430 | 410 | 1644년 | 2135 | 385 | 385 | 710 | 436 | 437 | 1790년 | 3225 | 360 | 360 | 848 | 475 | 493 | 2042년 | 5698 |
18 | 436 | 436 | 774 | 467 | 430 | 1790년 | 2933 | 436 | 436 | 800 | 484 | 497 | 2017년 | 4230 | 405 | 405 | 980 | 563 | 608 | 2184 | 8673 |
20*16 | 487 | 436 | 815 | 430 | 410 | 1850년 | 3128 | 487 | 436 | 790 | 439 | 442 | 1850년 | 3738 | 455 | 405 | 1015년 | 484 | 502 | 2161 | 6676 |
20 | 48 | 487 | 865 | 500 | 492 | 1985년 | 3693 | 487 | 487 | 890 | 532 | 503 | 2109 | 6300 | 455 | 455 | 1015년 | 617 | 645 | 2450 | 11798 |
24*20 | 589 | 487 | 940 | 500 | 492 | 2192 | 4547 | 589 | 487 | 1040년 | 534 | 500 | 2240 | 7020 | 530 | 455 | 1293년 | 624 | 643 | 2575 | 14138 |
24 | 5Hiq | 589 | 1028년 | 594 | 570 | 2207 | 6630 | 589 | 589 | 1059년 | 617 | 633 | 2368 | 8840 | 530 | 530 | 1293년 | 698 | 724 | 2720 | 18564 |
•모든 차원은 지정된 다른 현명한 mm에 어디 있는지 제외합니다.
•무게 숫자는 플랜지가 붙은 끝 벨브에 관련됩니다.
•주: 더 큰 크기 치수와 중량을 위해 공장을 상담하십시오.
•차원 C, D, E 및 무게는 changewithout 고시에 지배를 받습니다.
•업계 표준에서 목록으로 만들어지지 않는 정면으로 마주보는 차원은 예고 없이 변화하기 위하여 지배를 받습니다.
